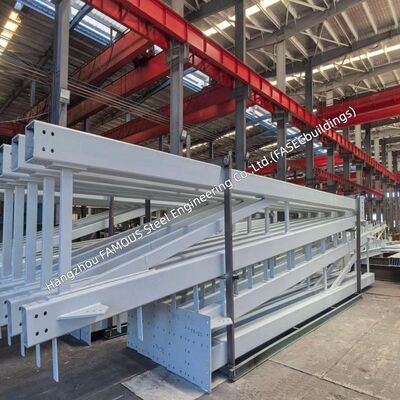

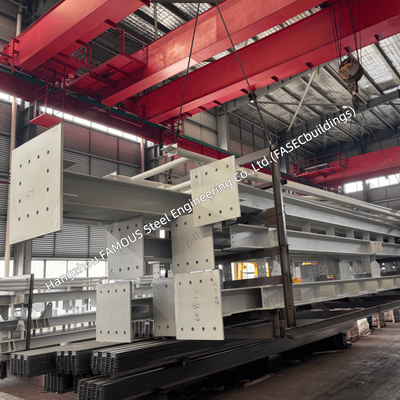

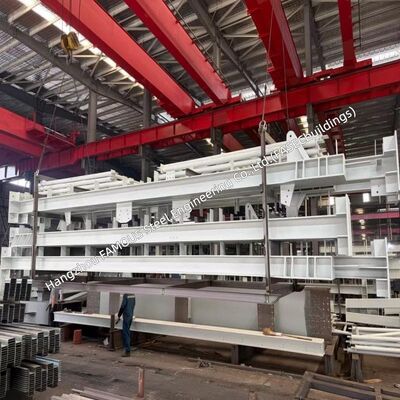

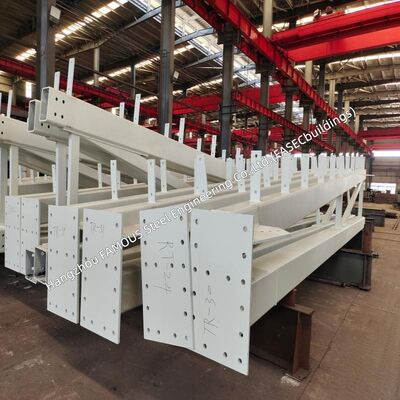

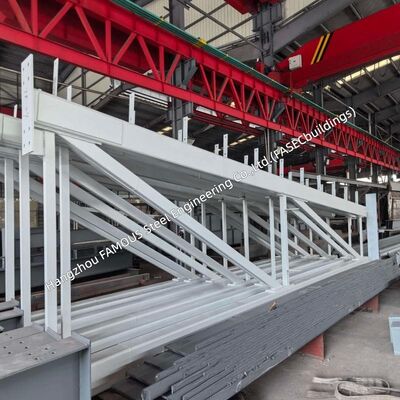

AS 4100 Voorgefabriceerde doossectie-portaalraamraaf voor Australische industriële werkplaats
| Plaats van herkomst | China |
|---|---|
| Merknaam | FASEC |
| Certificering | AS 4100 Compliant Design; AS/NZS 3678 / AS 1163 Material Compliant |
| Modelnummer | Stalen truss |
| Min. bestelaantal | 100 ton |
| Prijs | USD 1,000-1,500/MT |
| Verpakking Details | Zeevracht (container-/bulkschip) |
| Levertijd | 10-30 dagen |
| Betalingscondities | L/C, D/A, D/P, T/T |
| Levering vermogen | 2.000 – 5.000 MT/maand |
Productdetails
| Sollicitatie | Australische industriële werkplaatsen, grote vrije overspanningen, zware kraanlasten | Ontwerpstandaard | AS 4100 (2020) – Ontwerp van grenstoestanden (ULS + SLS) |
|---|---|---|---|
| Ontwerpmethode | 1e en 2e orde elastische analyse; sectiecapaciteit, knik van de leden en gecombineerde belastingseff | Tipe sectie | Gelast gesloten rechthoekig kokerprofiel |
| Staalkwaliteit | Kwaliteit 300 / Kwaliteit 350 volgens AS/NZS 3678 (plaat) / AS 1163 | Lassen standaard | AS/NZS 1554.1; SAW voor longitudinale hoofdlassen; GMAW/FCAW voor bijlagen; WPS/PQR-gekwalificeerd |
| Verbinding | Zeer sterke geschroefde locatieverbinding; geen veldlassen | Maatwerk | Aangepast aan projectvereisten |
Productomschrijving
De AS 4100 Prefabricated Box Section Portal Frame Rafter is een gecertificeerde structurele balk, op maat gemaakt voor Australische industriële werkplaatsen die grote vrije overspanningen en zware bovenloopkraanbelastingen vereisen. Ontworpen in overeenstemming met AS 4100, met gebruikmaking van de Limit States Design-methodologie, biedt de gelaste gesloten kokersectie een superieure buigcapaciteit en torsiestabiliteit in vergelijking met conventionele open H/I-balken. Alle componenten worden volledig prefab op locatie geproduceerd met boutverbindingen, wat snelle montage mogelijk maakt en voldoet aan de lokale bouwregelgeving in heel Australië.
Ontwerp & Prestatiehoogtepunten
Volledige naleving van AS 4100: Limit States Design (ULS + SLS), elastische structurele analyse, controle op knik van onderdelen, lassen uitgevoerd volgens AS/NZS 1554.1- Unieke voordelen van kokerprofielen: Gesloten profiel weerstaat effectief torsiekrachten, perfect geschikt voor excentrische kraanbelastingen; uitstekende biaxiale stijfheid vermindert de behoefte aan zijdelingse ondersteuning, toepasbaar voor bruggenkranen tot 50t+
- Lange termijn duurzaamheid: Gesloten binnenoppervlakken minimaliseren corrosierisico's; gegarandeerd 50+ jaar ontwerplevensduur onder goed onderhoud
Technische specificaties
| Parameter | Specificatie |
|---|---|
| Ontwerpstandaard & Methode | AS 4100 (2020) – Limit States Design (ULS sterkte + SLS doorbuiging); 1e & 2e orde elastische analyse; sectiecapaciteit, knik van onderdelen en gecombineerde belastingen geverifieerd volgens AS 4100 clausules |
| Profiel & Afmetingen | Gelaste gesloten rechthoekige kokersectie; diepte: 600mm–2.500mm; flensdikte: 12mm–50mm; webdikte: 8mm–30mm, volledig op maat gemaakt op basis van overspanning en belastingscondities |
| Overspanning & Staalkwaliteit | Enkele overspanning: 20m – 50m+, meeroverspanningsindeling beschikbaar; Grade 300 / Grade 350 staal volgens AS/NZS 3678 (plaat) / AS 1163; vloeigrens varieert per plaatdikte |
| Lassen & Verbinding | Vervaardigd volgens AS/NZS 1554.1; SAW voor longitudinale hoofdlassen, GMAW/FCAW voor hulpstukken; alle WPS/PQR gekwalificeerd. Hoge sterkte boutverbinding op locatie, geen lassen op locatie en minder weersinvloeden |
| Kraan capaciteit & Oppervlaktebehandeling | Compatibel met bruggenkranen tot 50 ton; beschermingsopties: twee-laags epoxyverf / thermisch verzinken / verweringsstaal. Afgedichte binnenoppervlakken verlagen de onderhoudskosten |
| Ontwerplevensduur & Documenten | 50+ jaar ontwerplevensduur. Volledig conformiteitspakket: ontwerpberekeningsrapporten, MTR's, WPS/PQR, NDT-records (UT voor volledig penetrerende lassen, MT voor filétlassen), coatingrapporten en as-built tekeningen |
Fabricage & Kwaliteitsborging
Grondstof: Gecertificeerde Grade 300/350 staalplaten met volledige Mill Test Reports- NDT Inspectie: Ultrasoon testen (UT) voor volledig penetrerende stompe lassen; magnetisch deeltjes testen (MT) voor filétlassen
- Camber behandeling: Vooraf ingestelde camber om doorbuiging onder dode belasting tegen te gaan
- Oppervlaktevoorbereiding: Abrasieve stralen volgens AS 1627.4 norm voorafgaand aan epoxycoating of verzinken
- Onafhankelijke audit: Onafhankelijke inspectie beschikbaar via SGS, Bureau Veritas of door de klant aangewezen inspecteurs
Installatie voordelen
Prefabricage-eenheden worden geleverd met voorziene hijsogen, klaar voor directe hijs- en montage- Alle verbindingen maken gebruik van boutverbindingen: geen lassen op locatie, constructie minder beïnvloed door het weer
- Parallelle constructie: staalfabricage vindt gelijktijdig plaats met funderingswerkzaamheden, waardoor de projecttijd met maximaal 40% wordt verkort
- Minder werkzaamheden op locatie, ideaal voor compacte locaties of faciliteiten die tijdens de bouw operationeel blijven
Conclusie
De AS 4100 Prefabricated Box Section Portal Frame Rafter levert gecertificeerde structurele prestaties, snelle montage en betrouwbare duurzaamheid voor Australische industriële werkplaatsen. Volledig conform de belangrijkste staalconstructienorm van Australië, is het geschikt voor zware kraanbelastingen en lange vrije overspanningen voor intensieve industriële operaties, met uitgebreide technische documentatie ter ondersteuning van lokale bouwgoedkeuring.
Deel uw projectgegevens, inclusief overspanning, kraanbelasting en lay-outvereisten. Ons team levert AS 4100-conform ontwerp, werkplaatstekeningen en een formele offerte binnen 48 uur. Gecertificeerd volgens Australische normen — uw structurele oplossing voor industriële werkplaatsen begint hier.
