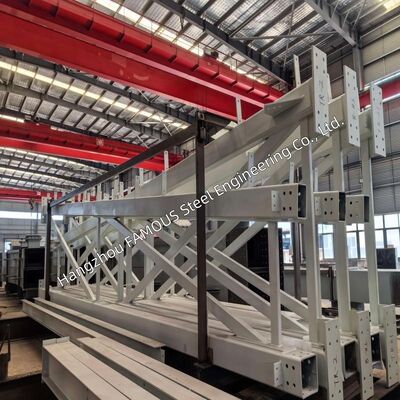

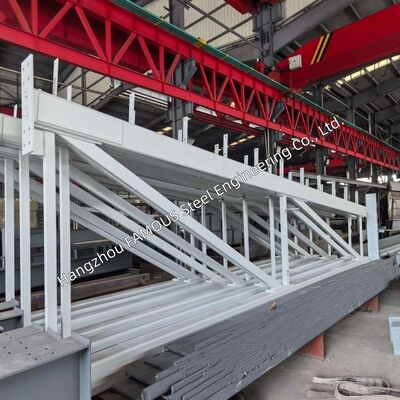

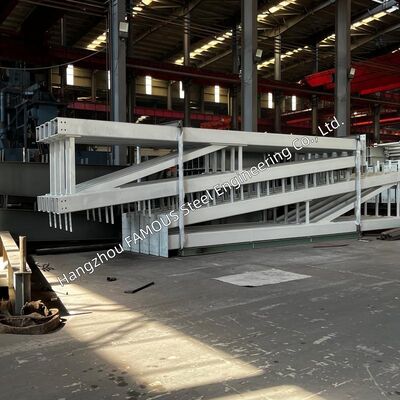

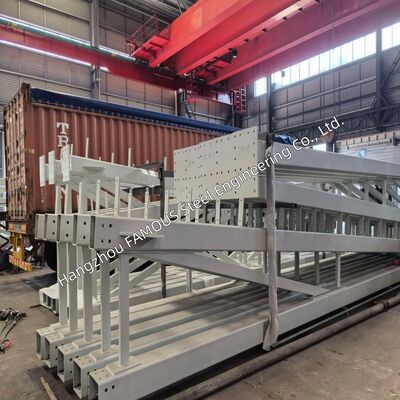

AISC 360 Gecertificeerde Prefab Box Sectie Portaalframe Spant voor Industriële Stalen Werkplaats
| Plaats van herkomst | China |
|---|---|
| Merknaam | FASEC |
| Certificering | ISO 9001; EN 1090; CE |
| Modelnummer | Stalen truss |
| Min. bestelaantal | 100 ton |
| Prijs | USD 1,000-1,500/MT |
| Verpakking Details | Zeevracht (container-/bulkschip) |
| Levertijd | 10-30 dagen |
| Betalingscondities | L/C, D/A, D/P, T/T |
| Levering vermogen | 2.000 – 5.000 MT/maand |
Productdetails
| Sollicitatie | Zware industriële gebouwen, dakbalk van portaalframe | Ontwerpstandaard | ANSI/AISC 360 (LRFD & ASD) |
|---|---|---|---|
| Tipe sectie | Gelast gesloten kokerprofiel | Lassen standaard | AWS D1.1 |
| NDT | UT voor stomplassen met volledige penetratie; MT voor hoeklassen | Maatwerk | Aangepast aan de wensen van de klant |
Productomschrijving
Dit AISC 360 Gecertificeerde Box Sectie Portaalframe Dakspant is een geprefabriceerd stalen component met hoge sterkte, gebouwd voor zware industriële constructie. Als de kern dakbalk van portaalframe systemen vormt het een geïntegreerd stabiel frame samen met stalen kolommen om grote overspanningen, zware kraanbelastingen en dynamische krachten te weerstaan.
Vervaardigd als gelaste gesloten box secties, biedt het dakspant uitstekende stijfheid, structurele stabiliteit en duurzaamheid op lange termijn. Alle ontwerp-, fabricage- en inspectieactiviteiten volgen strikt ANSI/AISC 360, ter ondersteuning van zowel LRFD- als ASD-ontwerpprincipes. Het fungeert als een gekwalificeerde gecertificeerde structurele oplossing voor Noord-Amerikaanse en wereldwijde industriële staalprojecten.
Naleving van de AISC 360-norm
AISC 360 is de internationaal erkende benchmark specificatie voor het ontwerp van constructiestaalgebouwen. Onze box dakspanten voldoen volledig aan de kernvereisten zoals vastgelegd in ANSI/AISC 360:
- Ontwerpwerkzaamheden voldoen aan de LRFD- en ASD-ontwerpcriteria gedefinieerd in Hoofdstuk B.
- Buigcapaciteit en algemene stabiliteit van box secties worden berekend volgens de bepalingen van Hoofdstuk F.
- Fabricage-, oppervlaktebehandelings- en montagepraktijken voldoen aan de specificaties van Hoofdstuk M.
- Uitgebreid QA/QC-beheer en NDT-testen worden geïmplementeerd zoals vereist door Hoofdstuk N.
- Grondstoffen voldoen aan de ASTM A572 Gr.50 of A992 materiaalstandaarden toegestaan door AISC 360.
Naleving van AISC 360 vereenvoudigt projectgoedkeuring in Noord-Amerika en andere internationale markten, en biedt klanten gegarandeerde kwaliteit en gestandaardiseerde technische documentatie.
Voordeel van Box Sectie versus Open H/I Balk
| Kenmerk | Box Sectie Dakspant | Open Sectie (H/I-Balk) |
|---|---|---|
| Torsiestijfheid | Superieur, weerstaat effectief torsievervorming | Beperkt, gevoelig voor lateraal-torsieknik |
| Buigstijfheid | Hoge stijfheid op twee assen met uniforme spanningsverdeling | Effectieve stijfheid slechts langs één as; extra ondersteuning nodig |
| Ondersteuning kraanbelasting | Perfect voor faciliteiten met zware dynamische bovenloopkraanbelastingen | Vereist versterking en extra laterale ondersteuning |
| Laterale stabiliteit | Zelfstabiliserende structuur, minder tussenliggende ondersteuningen nodig | Is sterk afhankelijk van onafhankelijke laterale ondersteuningssystemen |
| Toepasselijke scenario's | Zware industriële gebouwen met grote overspanningen en hoge belastingen | Lichte en middelzware structurele projecten |
Gesloten boxliggers bereiken een hogere integrale stijfheid onder excentrische en dynamische belastingen, en hun ontwerpmethodologie is duidelijk gedekt binnen de AISC 360 buigclausules. Het gesloten profiel verlaagt ook corrosierisico's, aangezien interne oppervlakken beschermd blijven tegen omgevingsinvloeden.
Ontwerpstandaarden & Technische Specificaties
Alle box sectie dakspanten zijn ontworpen om te voldoen aan ANSI/AISC 360 en bijbehorende ondersteunende normen:
- ANSI/AISC 360: Primaire specificatie voor het ontwerp van constructiestaalgebouwen
- AISC 341: Aanvullende seismische bepalingen voor staalconstructies in seismische zones
- ASTM A572 / A992: Materiaal specificaties voor constructiestaalplaten en profielen
- AWS D1.1: Code voor constructielassen en kwalificatie van lassers
We hanteren zowel LRFD- als ASD-ontwerpmethoden om te voldoen aan diverse projectcodes. Berekeningen houden rekening met dode belasting, levende belasting, windbelasting, sneeuwbelasting, seismische belasting en kraanbelasting (brugkranen tot 50t+, hangkranen tot 10t).
Het primaire materiaal is ASTM A572 Gr.50 (equivalent aan Q355B), met ASTM A992 beschikbaar als alternatief. Structurele modellering en analyse worden voltooid met SAP2000, Tekla Structures en RISA-3D, software gevalideerd voor AISC 360-gebaseerd ontwerp. Verticale doorbuiging wordt gecontroleerd volgens de servicebaarheidslimieten van AISC 360.
Precisie Fabricageproces (AISC 360 Standaard)
Alle box dakspanten worden vervaardigd in onze ISO 9001-gecertificeerde werkplaats volgens de vereisten van AISC 360:
- Materiaalisbeheersing: Gecertificeerd staal geleverd met volledige Mill Test Reports om te voldoen aan ASTM-normen.
- Precisiebewerking: CNC-snijden, plaatafschuining en jig-assemblage om dimensionale nauwkeurigheid te garanderen.
- Professioneel lassen: SAW voor langslassen en GMAW voor bevestigingen; alle lassers zijn AWS-gecertificeerd.
- Strikte NDT-inspectie: Ultrasone testen voor volledig doordringende stompe lassen en magnetische deeltjesinspectie voor filétlassen.
- Dimensionale kalibratie: Laser meting om alle afmetingen binnen de AISC fabricagetoleranties te houden.
- Oppervlaktebehandeling: Straalreiniging tot SA 2.5 standaard voorafgaand aan coating aanbrengen.
Prefabricage & Installatie Voordelen
Consistente Kwaliteit: Volledig geprefabriceerd in fabrieksomgevingen, waardoor kwaliteitsrisico's geassocieerd met lassen op locatie worden geëlimineerd.- Snelle Montage: Boutverbindingen verkorten de montagetijd op locatie met maximaal 50%.
- Verkorte Projecttijdlijn: Staalfabricage en funderingsconstructie kunnen gelijktijdig plaatsvinden.
- Handige Logistiek: Gereserveerde hijsogen en transportframes vereenvoudigen zee-, weg- en railtransport.
- Eenvoudige Assemblage: Eindplaat boutverbindingen maken snelle uitlijning en installatie mogelijk met standaard momentsleutels.
- Volledige Montage Documenten: Montage tekeningen en montagevolgordes verstrekt in overeenstemming met AISC 360 Hoofdstuk M.
Kwaliteitsborging & Volledige Documentatie
We leveren complete technische bestanden om de naleving van AISC 360 aan te tonen voor projectgoedkeuring:
- Structurele berekeningsrapporten volledig in lijn met ANSI/AISC 360 Hoofdstukken B–F.
- Volledige Mill Test Reports die de prestaties van het staalmateriaal verifiëren.
- Gestandaardiseerde WPS/PQR documenten voor alle lasnaadtypen.
- NDT inspectierapporten en laser dimensionale controle rapporten.
- Ondersteuning voor inspectie door derden georganiseerd door SGS, Bureau Veritas, TÜV of door de klant aangewezen instellingen.
- Beschikbare certificeringen: ISO 9001, EN1090, CE en andere projectspecifieke certificaten.
Conclusie
De AISC 360 Gecertificeerde Prefab Box Sectie Portaalframe Dakspant levert hoge structurele sterkte, uitstekende torsiestijfheid en geverifieerde kwaliteit voor veeleisende zware industriële gebouwen. Door de mechanische voordelen van gesloten box secties, precisie fabrieksfabricage en volledige naleving van AISC 360 te combineren, biedt deze oplossing:
- Wereldwijd erkende certificering ter ondersteuning van LRFD & ASD ontwerp
- Hoge belastingscapaciteit geschikt voor zware brugkranen en grote dakbevestigingen
- Uitstekende torsiestijfheid voor het hanteren van dynamische en excentrische belastingen
- Versnelde constructie zonder lassen op locatie
- Lange levensduur van 50+ jaar met natuurlijke anti-corrosievoordelen
- Volledige technische documentatie voor lokale wettelijke goedkeuring
Deel uw projectparameters, inclusief overspanning, kraantonnage, gebouwafmetingen en seismische vereisten, met ons engineeringteam. Wij kunnen AISC 360-compatibel structureel ontwerp, gedetailleerde werkplaatstekeningen, offerte en bouwplanning leveren binnen 48 uur.
Gecertificeerd volgens AISC 360, gebouwd voor betrouwbaarheid – uw industriële staalwerkplaatsoplossing begint hier.
