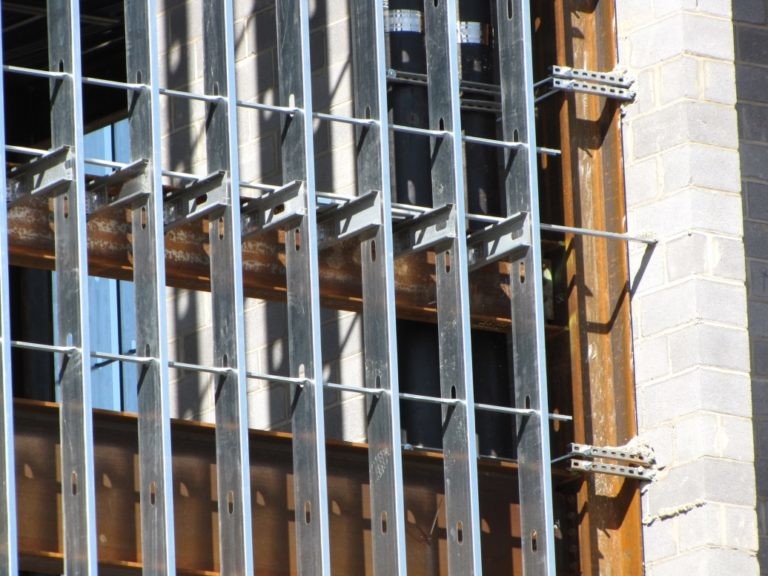

CFS Vliesgevelbout Stalen clip en overbruggingsbeugel thermisch verzinkt

CFS Curtain Wall Stud stalen clip en overbruggingssteun

Hoewel het overwegen van versteviging belangrijk is voor elk structureel element, geldt dit vooral voor dunne, enkelvoudig symmetrische framedelen van koudgevormd staal (CFS), zoals muurstijlen.Zonder de juiste afweging van schoren kan overmatig knikken of zelfs falen optreden.Versteviging is vereist om knik tegen te gaan als gevolg van axiale of buiten het vlak gelegen zijdelingse belastingen of een combinatie van beide.

Ontwerp met staalversteviging is om verschillende redenen een meer praktische verstevigingsmethode.Ten eerste gaan muurstijlen tijdens de constructie maandenlang uit de schede, maar worden ze onderworpen aan aanzienlijke constructiebelastingen. Dit geldt met name voor dragende, middelhoge constructies.Ten tweede kunnen sommige omhullingsproducten, waaronder gipsplaat, gemakkelijk worden beschadigd en ondoeltreffend worden als ze worden blootgesteld aan water of vocht.Ten derde kunnen veel hogere schoorbelastingen worden bereikt met behulp van mechanische schoren.

Er zijn twee methoden voor het verstevigen van CFS-noppen, zoals voorgeschreven door het American Iron and Steel Institute (AISI) Committee on Framing Standards (COFS) S211 "North American Standard for Cold-Formed Steel Framing - Wall Stud Design", sectie B1.De ene heeft een omhulsel-verstevigd ontwerp en de andere is een staalverstevigd ontwerp.

Het ontwerp met omhulsels heeft beperkingen, maar het is een kosteneffectieve methode om noppen te verstevigen, aangezien omhulsels meestal aan muurstijlen worden bevestigd.Deze ontwerpmethode is gebaseerd op de aanname dat de verbindingen van de mantel met de stijl de steunpunten zijn en wordt dus beperkt door de sterkte van de verbinding tussen de verbinding van de mantel en de stijl.Vanwege deze beperking moet de ontwerper voor de meeste praktische situaties een staalverstevigd ontwerp gebruiken.AISI S211 schrijft een maximale nominale axiale belasting van de noppen voor voor gipsplaten omhulsels met bevestigingsmiddelen met een onderlinge afstand van niet meer dan 12 inch in het midden.AISI S211 Sectie B1 en het commentaar bespreken de ontwerpmethode en aannames en demonstreren hoe de sterkte van de omhulling kan worden bepaald.

Schoren of verstevigenis de constructie van een tijdelijke constructie om tijdelijk een onveilige constructie te ondersteunen.Deze ondersteunen muren zijdelings.Stutten

kan worden gebruikt wanneer muren uitpuilen, wanneer muren barsten als gevolg van ongelijke fundering en reparaties moeten worden uitgevoerd aan de gebarsten muur,

wanneer een aangrenzende structuur moet worden afgebroken, wanneer er nieuwe openingen moeten worden gemaakt of vergroot in een muur.

Type: modulair gebouw Aangepast metalen ondersteuningsstaalconstructieproject ICF-verstevigingssysteem

Materiaal: staal

Toepassing: woningbouw

Functie: energiebesparing

oppervlaktebehandeling: thermisch verzinkt

ICF-verstevigingssysteem:

U-kanaallengte: 2700 mm, breedte: 135 mm, hoogte aan beide zijden: 60 mm, wanddikte: 3 mm, een plaat gelast met een gat van 16 mm aan de onderkant

Steunvoet: Φ 38 mm, lengte 1500 mm + Φ32 mm, 1500 mm lengte, wanddikte: 2 mm (totale lengte 3000 mm)

Driehoekige beugel: 40 mm x 40 mm, wanddikte: 2 mm

Leuningpaal:40*40* L:1100 mm * wanddikte 2 mm

Zelfborgende pinnen: 3st

Expansiebouten: 3 STUKS

Versterk bouten: 2st

Onze Insulated Concrete Form Bracing is een toonaangevende innovator op het gebied van hoogwaardige, gebruiksvriendelijke ICF-verstevigingssystemen.ICF-braces zijn duurzaam gebouwd

voor geïsoleerd beton Sneller opzetten met de mogelijkheid om in één stap te meten en aan te passen.Beschikbare transport- en opslagkratten bevatten 24 ICF-beugels en

zijn stapelbaar en verkrijgbaar in een selectie van standaard- of aangepaste kleuren.
