Stalen versteviging in verstevigde kozijnen met meerdere verdiepingen

Stalen schoren in geschoorde kozijnen met meerdere verdiepingen

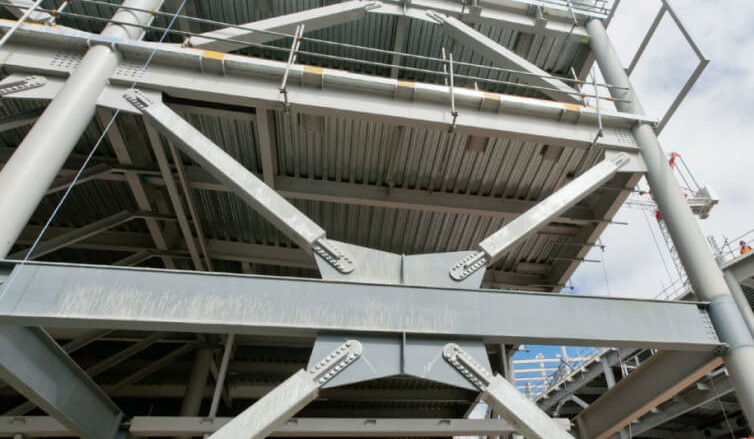

Stalen schoren binnen een geschoorde stalen constructie met meerdere verdiepingen kunnen in twee typen worden ingedeeld;horizontaal schoren en verticaal schoren.

Horizontale versteviging:

Wanneer zijdelingse krachten worden uitgeoefend op een geschoord raamwerk, worden de krachten eerst opgevangen door de gevelbekleding van het gebouw en vervolgens door de horizontale schoren die deze vervolgens overbrengen naar de verticale schoren vanwaar ze de fundering bereiken.De primaire functie van een horizontaal schoren is om een ​​route of lastpad te bieden waarlangs alle uitgeoefende zijdelingse krachten de fundering zouden bereiken.Er worden dus horizontale schoren aangebracht op het horizontale vlak van elk vloerniveau. Er zijn twee vormen van horizontale schoren die kunnen worden aangebracht binnen een stalen geschoord frame met meerdere verdiepingen.Dit zijn:

• Diafragma
• Driehoeksverbanden

Een diafragmais het deel van een constructie dat voor versteviging in zijn vlak zorgt.Meestal zijn dit vloerplaten of dakbeplating, maar ze kunnen ook in verticale bekledingselementen zitten.In stalen geschoorde frames zijn diafragma's teruggebonden aan verticale schoren van de constructie die zorgen voor laterale stabiliteit.In het werk gestorte betonnen platen, metalen dekken en houten vloeren zijn allemaal uitstekende vormen van beplating, hoewel ze soms enige beoordeling vereisen voor voldoende sterkte om weerstand te bieden aan de uitgeoefende zijdelingse belastingen.Bij gebrek aan een voldoende stijf diafragma,Horizontale verstevigingkan worden gebruikt, in de vorm van stalen versteviging.De schoren zijn gerangschikt in de vorm van een gemodificeerde warren-truss of het gemodificeerde fink-truss-formaat zoals weergegeven inFiguur 2.De gemodificeerde vinkspant is meer geschikt voor trekversteviging.In beide gevallen fungeren de vloer of balken als onderdeel van het horizontale stabiliteitssysteem en moeten daarom naast buiging en afschuiving ook ontworpen zijn voor trek of druk.

Verticale schorenbestaat uit de diagonale verstevigingselementen in het verticale vlak van de structuur die in beide orthogonale richtingen van het stalen frame zijn aangebracht.Dit deel van het schoorsysteem is verantwoordelijk voor het overbrengen van de toegepaste zijwaartse krachten naar de fundering.Ze worden meestal geleverd door twee rijen kolommen vanaf de grond te verstevigen, net als een verticale vrijdragende spant.Om ervoor te zorgen dat een verticale versteviging effectief is, moet deze op elk vloerniveau worden aangebracht, over de volledige hoogte van het stalen frame.

Schoren of verstevigenis de constructie van een tijdelijke constructie om tijdelijk een onveilige constructie te ondersteunen.Deze ondersteunen muren zijdelings.Stutten

kan worden gebruikt wanneer muren uitpuilen, wanneer muren barsten als gevolg van ongelijke fundering en reparaties moeten worden uitgevoerd aan de gebarsten muur,

wanneer een aangrenzende structuur moet worden afgebroken, wanneer er nieuwe openingen moeten worden gemaakt of vergroot in een muur.

Type: modulair gebouw Aangepast metalen ondersteuningsstaalconstructieproject ICF-verstevigingssysteem

Materiaal: staal

Toepassing: woningbouw

Functie: energiebesparing

oppervlaktebehandeling: thermisch verzinkt

ICF-verstevigingssysteem:

U-kanaallengte: 2700 mm, breedte: 135 mm, hoogte aan beide zijden: 60 mm, wanddikte: 3 mm, een plaat gelast met een gat van 16 mm aan de onderkant

Steunvoet: Φ 38 mm, lengte 1500 mm + Φ32 mm, 1500 mm lengte, wanddikte: 2 mm (totale lengte 3000 mm)

Driehoekige beugel: 40 mm x 40 mm, wanddikte: 2 mm

Leuningpaal:40*40* L:1100 mm * wanddikte 2 mm

Zelfborgende pinnen: 3st

Expansiebouten: 3 STUKS

Versterk bouten: 2st

Onze Insulated Concrete Form Bracing is een toonaangevende innovator op het gebied van hoogwaardige, gebruiksvriendelijke ICF-verstevigingssystemen.ICF-braces zijn duurzaam gebouwd

voor geïsoleerd beton Sneller opzetten met de mogelijkheid om in één stap te meten en aan te passen.Beschikbare transport- en opslagkratten bevatten 24 ICF-beugels en

zijn stapelbaar en verkrijgbaar in een selectie van standaard- of aangepaste kleuren.
